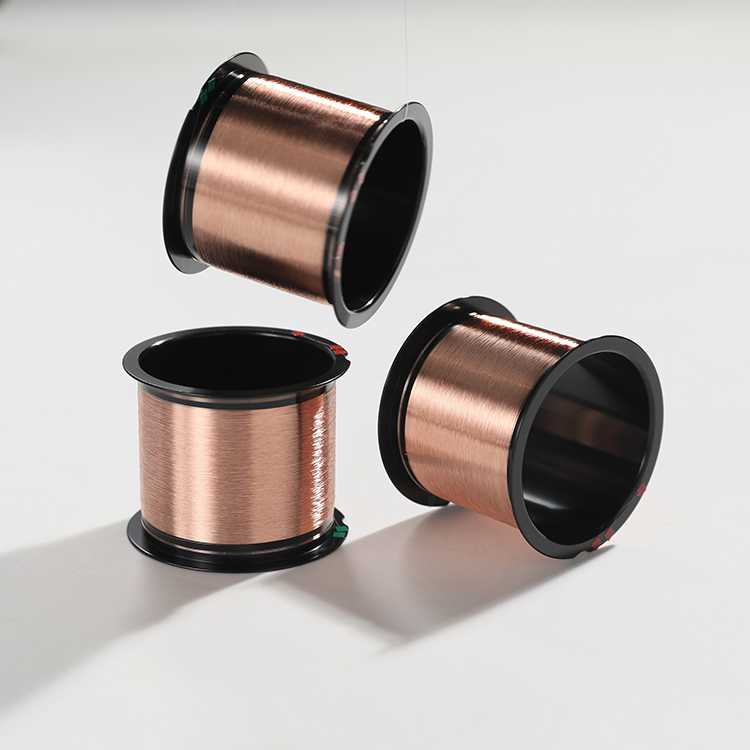

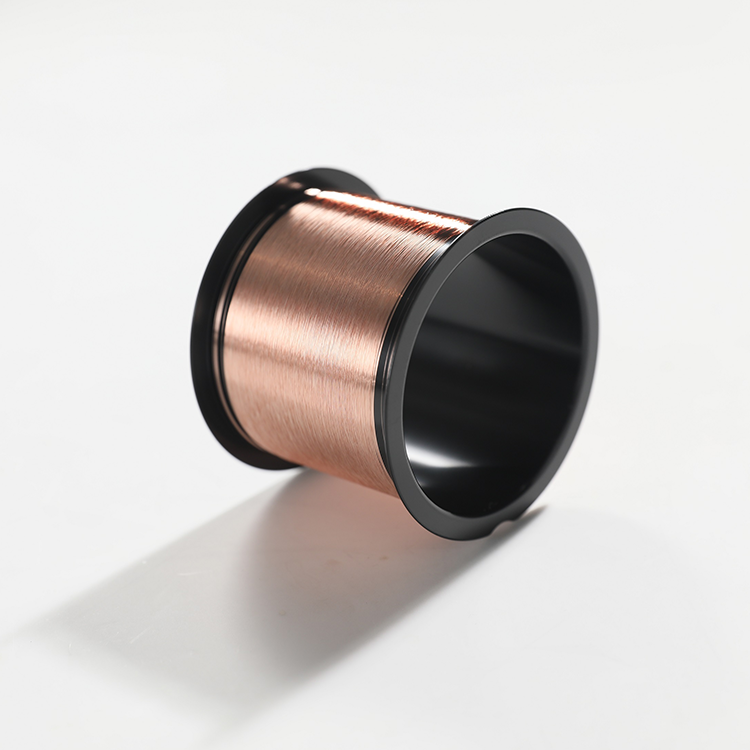

Čista bakrena žica (bonded copper wire)

Čista bakrena žica je narejena iz 4N visoke čistosti bakrovega materiala z dodajanjem elementov v sledovih. Ima nizko žogo trdote in trdote žice, odlično električno in toplotno prevodnost ter dobro površinsko antioksidacijo. Primeren je za pakiranje polprevodniških diskretnih naprav in različnih integriranih vezij (IC).

Koprska vezana žicaje

Vrsta	φ Premer ±1 % um	Razbijanje obremenitve BL(gf)	Podaljšanje EL(%)	dolžina metrov
Čista bakrena žica	18 (0,7 milijona)	5 do 8	5 do 15	500 ali 1000
	20 (0,8 milijona)	6 do 10	5 do 15	500 ali 1000
	23(0,9mil)	8 do 13	7 do 17	500 ali 1000
	25 (0,5 km)	9 do 15	7 do 17	500 ali 1000
	30 (več kot 1,2 milijona)	14 do 19	11 do 21	500 ali 1000

Čista bakrena žica (Bonding Copper Wire):

φNizki stroški: v primerjavi z vezavo zlate žice je cena bakra relativno poceni, kar lahko znatno zmanjša proizvodne stroške industrije, kot je polprevodniška embalaža.0,020 mm lahko prihranite za približno 63% v primerjavi z zlato žico.

Odlične mehanske lastnosti: Vezana bakrena žica ima visoko podaljševalno stopnjo in lomno silo. Visoka lomna sila omogoča, da bakrena žica prenese večji stres, visoka podaljševalna stopnja pa omogoča, da bakrena žica med vezanim procesom tvori dobro obliko lokov, kar lahko prepreči pojav zlom žice in izboljša zanesljivost naprave. Ko se doseže enaka moč varjenja, se lahko za zamenjavo zlate žice uporabi tanjša bakrena žica, ki zmanjša vodilno vezavo in izpolnjuje proizvodne zahteve visoko integriranih naprav.

mošDobra električna in toplotna prevodnost: baker ima visoko električno prevodnost, s sorazmerno nizko upornostjo 1,6/cm. Njegova električna prevodnost je skoraj 40% višja od zlata in skoraj dvakrat višja od aluminija. Pri prenosu istega toka je križišče bakrenega žice manjše. Njegova toplotna prevodnost je tudi približno 20% višja od zlata. Zmanjšanje premera varilnega žice je bolj spodbudno za toplotno razprševanje. Poleg tega je toplotni koeficient razširitve bakrenega žice višji od zlate žice in stres na spajkalnem sklepu je nižji, kar zmanjšuje možnost zloma vratu spajkalnega sklepa v kasnejši fazi.

Dobra vezivna zmogljivost: Med vezivnim procesom ima bakrena žica dobro adhezijsko zmogljivost s čipom in substratom. Poleg tega je stopnja rasti medmetalne spojine v vezivnem sklepu bakrene žice bistveno nižja kot v zlati žici.

Polja uporabe čiste bakrene žice:

Polprevodniška embalaža: To je pogosto uporabljen notranji svinec material v mikroelektronski embalaži polprevodniških diskretnih naprav, integriranih vezij, itd, in se uporablja za uresničitev električne povezave med čipom in svinčevim okvirjem.

Proizvodnja elektronskih komponent: Pri proizvodnji elektronskih komponent, kot so uporniki, kondenzatorji in induktorji, se uporablja za povezavo elektrod in pinov komponent, da se zagotovi normalno delovanje komponent.
